Wiertnice horyzontalne
Wiertnice horyzontalne Vermeer
Wiertnice marki Vermeer dla horyzontalnych przewiertów sterowanych to maszyny umożliwiające realizację skomplikowanych projektów, idealne dla wykonania podziemnych instalacji wodociągowych, gazowych, elektrycznych i telekomunikacyjnych.
VERMEER NAVIGATOR® pozwala instalować rurociągi pod budynkami, autostradami, rzekami, jeziorami i nasypami kolejowymi.
Szeroka gama wiertnic umożliwia wykonanie podziemnych prac na długości do 2000 metrów oraz instalacje rur o średnicach do 1400 mm.
Modele wiertnic horyzontalnych
Modele wiertnic | |

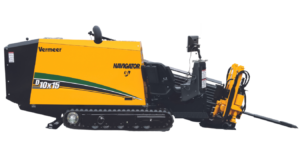

Wiertnica horyzontalna Vermeer D10x15 seria S3
| |
Przedstawiamy nowy kierunek w horyzontalnych przewiertach sterowanych (HDD). Wiertnica D10x15 S3 oferuje jeszcze większą moc i wydajność niż jego poprzedniczka, model D9x13 S3. To niezawodne i ekonomiczne rozwiązanie do małych instalacji serwisowych — stworzone, aby zwiększyć produktywność firmy, dzięki czemu można szybciej przechodzić od jednego zadania do drugiego. Dzięki znacznemu wzrostowi mocy i prędkości oraz zmniejszeniu hałasu, D10x15 S3 może pomóc dłuższych instalacjach produktu w krótszym czasie. |
Wiertnica horyzontalna Vermeer D20x22 seria S3
| |
Kolejny model generacji wiertnic S3 – D20x22 S3 – charakteryzuje się większą mocą, zwiększoną prędkością, wszechstronnością i precyzyjną kontrolą. Korzystny stosunek możliwości do ceny D20x22 S3 zapewnia znaczny wzrost mocy i prędkości w porównaniu zarówno do konkurentów, jak i do swojego poprzednika – D16x20 Series II. Uważnie wsłuchując się w potrzeby wykonawców pracujących w zatłoczonych obszarach miejskich, naszym celem było sprawienie, aby kolejna wiertnica S3 idealnie pasowała do Twojej działalności — niezależnie od tego, czy instalujesz kable, światłowody czy rury przewodowe. |
Wiertnica horyzontalna Vermeer D23x30 seria S3
| |
Wiertnica horyzontalna Vermeer D23x30 seria3 to zupełnie nowe urządzenie w gamie wiertnic Vermeer’a. Szybkość działania, prostota oraz niski poziom hałasu to parametry, które zostały wyznacznikami całej gamy wiertnic Vermeer S3. Maszyna dysponuje siłą ciągu i pchania rzędu 10.880 kg oraz momentem osiągającym ponad 4000 Nm. Na pokładzie znalazło się również miejsce dla pompy płuczkowej o wydajności max. 132 l/min. Maszyna ta wyposażona w 100 konny silnik Deutz’a, spełniający normę Tier IV Final (Stage V) emituje hałas na poziomie uszu operatora nieprzekraczający wartość 80dB(A). Urządzenie fabrycznie wyposażone w dotykowy wyświetlacz Aurora™ do obsługi systemu lokalizacyjnego oraz cyfrowy wyświetlacz Murphy 450 lub Murphy 780 w opcji do sterowania i diagnostyki maszyny. Całość została opakowana w zgrabne osłony umożliwiające nieograniczony dostęp do każdego elementu maszyny oraz wagę nie przekraczającą 6.5 tony. W opcji z kabiną waga urządzenia to niecałe 7 ton. |
Wiertnica horyzontalna Vermeer D23x30 DR seria S3
| |
Wiertnica horyzontalna Vermeer D23x30 DR seria3 to zupełnie nowe urządzenie w gamie wiertnic Vermeer’a z możliwością wiercenia w skale. Szybkość działania, prostota oraz niski poziom hałasu to parametry, które zostały wyznacznikami całej gamy wiertnic Vermeer S3. Maszyna dysponuje siłą ciągu i pchania rzędu 10.880 kg oraz momentem osiągającym ponad 4000 Nm. Na pokładzie znalazło się również miejsce dla pompy płuczkowej o wydajności max. 132 l/min. Maszyna ta wyposażona w 100 konny silnik Deutz’a, spełniający normę Tier IV Final Stage V emituje hałas na poziomie uszu operatora nieprzekraczający wartość 80dB(A). Całość została opakowana w zgrabne osłony umożliwiające nieograniczony dostęp do każdego elementu maszyny oraz wagę nieprzekraczającą 7.5 tony bez kabiny. W opcji z kabiną waga urządzenia to niecałe 8 ton. Oczywiście system podwójnej żerdzi rozszerza możliwości tej maszyny, po zamontowaniu osprzętu skalnego maszyna doskonale radzi sobie w formacjach skalnych. |

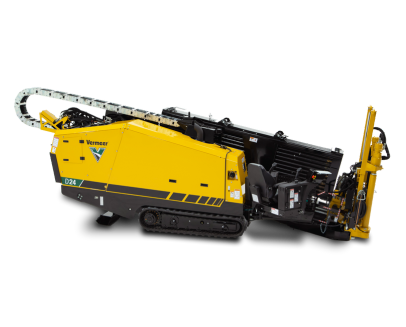

Wiertnica horyzontalna Vermeer D24x40 seria S3
| |
Wiertnica horyzontalna Vermeer D24x40 Seria 3 doskonale sprawdza się we wszystkich zastosowaniach wiertniczych, nawet na najbardziej wymagającym placu budowy. Jednostka zasilana jest silnikiem wysokoprężnym o mocy 125 KM. Model silnika 4045 jest dostarczany przez renomowanego amerykańskiego producenta – John Deere. Spełnia normy emisji spalin Tier IV Final (EU Stage V). Dzięki wydajnej jednostce napędowej, wiertnica uzyskuje 5.695 Nm momentu obrotowego wrzeciona i prawie 13 ton siły ciągu i pchania. Pozwala to na pracę w bardzo trudnych warunkach gruntowych. Wysoki moment obrotowy i siła ciągu maszyny, wspomagana jest przez wbudowaną pompę płuczkową o wydajności maksymalnej 189 l/min. Model D24x40 jest najlepiej sprzedawaną horyzontalną wiertnicą sterowaną w historii marki Vermeer. |

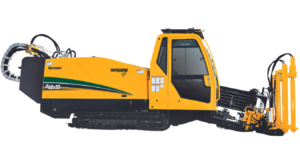

Wiertnica horyzontalna Vermeer D40x55 seria S3
| |
Najlepsza wiertnica w swojej klasie. Następca uznanej i cenionej wiertnicy D36x50 seria II, której sprawdzona konstrukcja zachwycała swoimi możliwościami i osiągami. System stałego udoskonalania i modernizacji swoich produktów, praktykowany w firmie Vermeer, doprowadził do powstania wiertnicy D40x55 S3. Poprawione osiągi, doskonałej już przecież poprzedniczki, jak również nowe wzornictwo, wytyczają nowe standardy w tej klasie wiertnic nowej generacji. Zmiana parametrów wiercenia wymusił zmianę kodyfikacji w oznaczeniu nowej wiertnicy z D36x50 na D40x55. Uzyskiwana siła pchania/ciągnięcia o wartość: 40 000 lb (177,9 kN) i moment obrotowy 5500 ft-lb (7457 Nm) stanowi wzrost możliwości wiertnicy o 10% w stosunku do swojej poprzedniczki. O 7% zwiększyła się też max prędkość postępu wiercenia osiągając: 5,3 km/h. Maksymalizacja wydajności maszyny nastąpiła przy zastosowaniu jednostki napędowej, jaką stanowi doskonały silnik John Deere 4045HF275 o mocy 140 KM. Wiertnica dostępna w opcjach z żerdziami 10 FT (3 m) lub 15FT (4.6m) oraz dwoma średnicami 2.375” (6 cm) oraz 2.625” (6.7 cm). |
Wiertnica horyzontalna Vermeer D40x55DR S3 Navigator
| |
Horyzontalna wiertnica sterowana Vermeer D40x55DR S3 Navigator® zapewnia doskonała wydajność w szerokim zakresie warunków gruntowych. Od twardej, średniej i miękkiej skały po glinę, piasek oraz iły. Budowa wiertnicy oparta jest o technologię podwójnej żerdzi, która wykorzystuje wewnętrzną żerdź, aby zapewnić moment obrotowy dla koronki wiertniczej, podczas gdy zewnętrzna żerdź służy do sterowania przewodem wiertniczym oraz dostarczania momentu obrotowego na potrzeby rozwiercania otworu. Ta kombinacja pozwala na efektywne wiercenie i rozwiercanie w strukturach skalnych. Zastosowanie podwójnej żerdzi umożliwia ukończenie całej instalacji za pomocą jednej maszyny. Jednostka zasilana jest silnikiem wysokoprężnym o mocy 140 KM. Model 4045HF275 jest dostarczany przez renomowanego amerykańskiego producenta – John Deere spełnia normy emisji spalin Tier IV Final (EU Stage V). |
Wiertnica horyzontalna Vermeer D60x90 seria S3
| |
Przy projektowaniu wiertnicy horyzontalnej Vermeer D60x90 przyświecała idea, większa wydajność na mniejszej przestrzeni. W wyniku tych działań powstała maszyna o najlepszym stosunku mocy do wielkości, jaka kiedykolwiek została stworzona przez firmę Vermeer. Zasilana przez 202 konny silnik CATERPILAR C7.1 spełniający normy Tier IV (Stage V) zapewnia siły pchania i ciągnięcia do 27,2 tony oraz moment obrotowy do wartości ponad 12 000 Nm. Wszystko to otrzymujemy dzięki stosunkowo niedużych gabarytów wiertnicy, która jest w stanie realizować skomplikowane projekty w gęstej zabudowie miejskiej. Wiertnica Vermeer D60x90 może zostać skonfigurowana do indywidualnych potrzeb i preferencji każdego użytkownika poprzez wybór całej gamy opcji, w tym średnicy żerdzi, systemu kotwienia, klimatyzowanej kabiny czy dodatkowego wyświetlacza operatora. Otwarte imadła. Zastosowanie tego rozwiązania pozwala na stałą kontrolę procesu skręcania i rozkręcania żerdzi oraz na odkręcanie dużych narzędzi wiertniczych. Podajnik żerdzi. Zainspirowany sprawdzonym rozwiązaniem pozwala na sprawną wymianę żerdzi, znacznie skracając cykl. Ponadto wiertnica jest wyposażona w system szybkiej zmiany kosza żerdzi. Siedmiocalowy wyświetlacz LCD zapewnia wgląd do najważniejszych funkcji wiercenia oraz informacji z lokalizatora. |
Wiertnica horyzontalna Vermeer D100x140 seria S3
| |
Wiertnica horyzontalna Vermeer D100x140. Moc nie do zastąpienia. Zwiększona moment obrotowy do 18981,5 Nm oraz prędkość obrotowa do 203 rpm są odpowiedzią dla nawet najbardziej zaawansowanych projektów. Zasilana 275 konnym silnikiem CATERPILAR Tier 4 Final (StageV), D100x140 wytwarza imponującą siłę pchania i ciągnięcia osiągającą wartość 45,36 ton. Wsparta pompą płuczki o wydajności 870,6 l/min przy 75,8 bara. Wiertnica może być wyposażona w żerdzie o długości 4,6 m lub 6,1 m o grubości 3,5″. Jeżeli zależy Ci na mniejszych rozmiarach maszyny, wybierz opcję pierwszą, jeśli ważniejsza jest ilość metrów żerdzi w magazynku, wybierz opcję numer 2. Otwarte imadła. Zastosowanie tego rozwiązania pozwala na stałą kontrolę procesu skręcania i rozkręcania żerdzi oraz na odkręcanie dużych narzędzi wiertniczych. D100x140 oferuje możliwość ustawiania w stos koszy z żerdziami, opcjonalnie można też wybrać łamany bardzo silny żurawik, co zmniejsza ilość sprzętu na budowie. W standardzie otrzymujesz dwa wyświetlacze LCD wyświetlające parametry pracy maszyny oraz informację z lokalizatora DCI. Unikatowa konstrukcja łoża pozwala na uzyskanie kątów wejścia w zakresie 14,9-21° dla żerdzi 6,1 m oraz 19,7-24,5° dla żerdzi 4,6 m. C7.1 ACERT Tier IV FINAl (Stage V) |
Wiertnica horyzontalna Vermeer D120E
| |
W pełni elektryczna horyzontalna wiertnica sterowana o sile uciągu 120t, stworzona głównie o wymagającym rynku europejskim, pod względem ekologii oraz możliwości transportu kołowego. Moment obrotowy do 110 kNm dla D120E zapewnia możliwości wiercenia dużych średnic otworów porównywalnie z większymi wiertnicami typu maxi rig. Bezpośredni, elektryczny napęd zapewnia reaktywność, sterowalność i skalowalność dla wysokich wymagań specjalnych projektów. Bezpośredni napęd elektryczny pozwala na dokładne sterowanie nad siłą, prędkością i pozycją za pomocą dokładnych danych rejestracja parametrów eksploatacyjnych. Intuicyjny interfejs człowiek-maszyna (HMI) w połączeniu ze sterowaniem pojemnościowym najnowszej generacji, czynią przewiert cyfrowym doświadczeniem. Potężne imadło poruszające się po całej długości łoża dysponujące 220 kNm momentem zrywającym połączenie oraz 110 kNm momentem skręcającym. Imadło umożliwia zastosowanie rur wiertniczych o średnicy zewnętrznej do 7.625 cali. Dzięki dużemu otworowi przelotowemu imadła, wiertnica może współpracować z osprzętem o średnicy zewnętrznej do 406 mm (16 cali). |
Wiertnica horyzontalna Vermeer D220x500 seria S3
| |
Horyzontalna wiertnica sterowana Vermeer D220x500 S3 obsługuje instalacje wodociągowe i użyteczności publicznej o dużej średnicy na obszarach miejskich, a także wymagające długie instalacje rurociągowe. Możliwość stosowania rur wiertniczych o długości 9,1 m lub 6,1 m daje redukuje liczbę skręceń — jest to optymalna konfiguracja do wykonywania prac z rurociągami . Zintegrowany podajnik żerdzi z instalacją sondy kablowej wraz z pomostem na całej długości łoża. . Imponujące parametry dzięki silnikowi Caterpillar C13 ACERT Tier 4 Final (EU Stage V) o mocy 415 KM (309 kW). |
Wiertnica horyzontalna Vermeer D550G4
| |
Horyzontalna wiertnica sterowana Vermeer D550 przoduje w klasie wiertnic o sile ciągu 550 000 funtów (249 475,8 kg) z imponującym momentem obrotowym 100 000 stóp-funtów (135 581,8 Nm) przy niskim poziomie hałasu podczas pracy. Ta najnowsza generacja wiertnic oferuje zaawansowaną telematykę i inteligentną technologię pokładową. Zapewniają one operatorowi i personelowi zdalnemu informacje dotyczące wierceń i diagnostyki w czasie rzeczywistym, co maksymalizuje wydajność operacyjną i produktywność.Wiertnica ta jest wyposażona w hydrauliczną przekładnię, która zapewnia stałą, bardzo małą prędkość podczas pracy w trudnych, szczególnie w twardych skałach. Imponujące parametry dzięki silnikowi Caterpillar C18 ACERT Tier 4 Final/EU Stage V o mocy 599 KM (446,7 kW). |
Wszystkie informacje o produkcie i specyfikacje na tej stronie dealera Vermeer mogą ulec zmianie i mogą zawierać opcjonalne lub specyficzne dla danego regionu akcesoria, lub komponenty. Rzeczywiste funkcje maszyn, opcje, specyfikacje i dostępność produktów mogą się różnić. W celu uzyskania informacji dotyczących specyfikacji produktu, dostępności czy wymagań sprzętowych w danym regionie oraz cen, skonsultuj się z dealerem Vermeer. Najnowsze informacje o produktach i specyfikacjach sprzętu znajdziesz na stronie vermeer.com.
